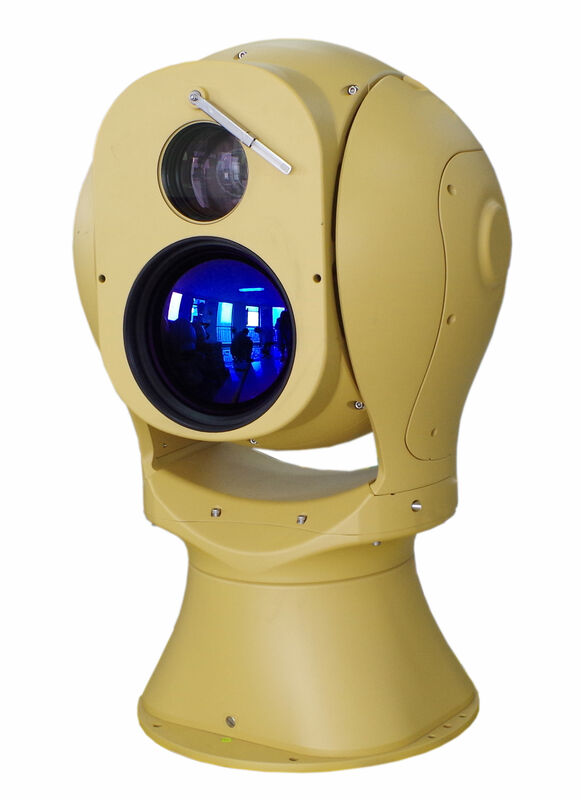

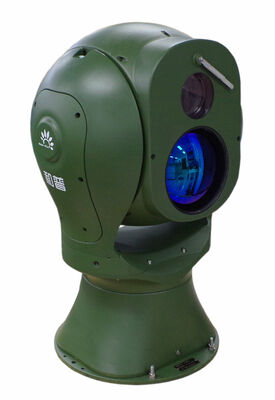

Plateforme opto-électronique multi-spectrale série ZTRC Caméra thermique longue portée

Véhicule: 13 km

4,8 km par homme

Plage de détection d'incendie de 2X2 mètres à 10 000 m (3X3 pixels)

Le véhicule:3.4km

À 1,3 km.

• Détecteur: détecteur VOX à plage focale non refroidi de sixième génération
• Longueur d'onde: 8 ~ 14 μm
• NetD: 40 Mk (@25 °C F1.0)
• Lentille: 31 ~ 155 mm
• Contrôle de l'objectif: Zoom électrique; mise au point manuelle/auto, algorithme de mise au point actif adaptatif 3A, prise en charge de plusieurs modes de déclenchement, précis et à grande vitesse; mode 3CAM et structure optique AS + DOE,haute transmission infrarouge, le processus de zoom n'a pas de mise au point virtuelle et l'axe est petit

6Amélioration de l'image: technologie d'amélioration de l'image numérique SDE, amélioration des détails de l'image, prise en charge du réglage de l'amélioration de l'image thermique à 255 niveaux

7. Pseudo-polarité couleur: 16 images pseudo-color, polarité noir chaud/blanc chaud

8Paramètres de l'image: contrôle automatique du gain AGC, réglage de la luminosité et du contraste

9. Doublement des électrons: 1,0 ~ 8,0 × doublement continu (longueur d'étape 0,1), prise en charge du doublement du relais optique des électrons, prise en charge du diagramme global de l'œil de faucon

10. Télémètre: prend en charge le télémètre

11. mauvaise correction: soutien à la mauvaise correction

12Correction d'image: prise en charge de la correction manuelle, correction de fond, intervalle de temps de correction automatique, paramètres de correction gamma réglables

13. Protection contre la lumière vive: aide à protéger contre les dommages causés par le soleil

• Détecteur: 640 × 512
• Champ de vision: 20 ° × 15 ° - 4 ° × 3 °

1. Type de capteur: rétroéclairé à très faible luminosité CMOS au niveau des étoiles

• Éclairage minimum: couleur: 0,0005 lux; noir et blanc: 0,0001 lux; 0 lux (FER)
• Objectif: 11 ′′ 860 mm, zoom électrique Mega HD; Focalisation manuelle / automatique, algorithme de mise au point active adaptatif 3A

4- Traitement d'image: prise en charge de l'équilibre du blanc, obturateur électronique, accumulation de trame, compensation du rétroéclairage, forte suppression de la lumière, réduction du bruit numérique 2D/3D, anti-tremblement électronique,dynamique large

• Lumière de passage de type jour-nuit: 0,4-0,75 um dans la fenêtre spectrale large visible et 0,8-0,95 um dans la fenêtre spectrale proche infrarouge

6- Prise en charge du brouillard de transmission électronique, brouillard de transmission optique

7Analyse intelligente: détection de l'intrusion, détection transfrontalière, détection des zones d'entrée/sortie, détection mobile, détection du survol

1Type de laser: nouvelle technologie brevetée de source lumineuse à haute définition GHT-III à lumière infrarouge, uniformité de la luminosité du point de mise au point > 92%

2Distance: 3 000 m

3Longueur d'onde: laser infrarouge militaire de 810 nm/n4.

4- Angle d'éclairage: 0,5° ~ 20°, DSS numérique pas à pas d'éclairage Angle Control Technology/nSafety Laser: ZQB technologie brevetée de traitement du faisceau laser,en conformité avec les normes internationales de sécurité IEC 60825

• Résolution: 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 288; 352 × 240
• Résolution visible: 2592 × 1520; 2560 × 1440; 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 240
• Codage vidéo: H. 265/h. 264/MJPEG, prise en charge de plusieurs flux

4Taux de vidéo: 32 Kbps à 16 Mbps

• Le codage audio: G. 711A/g. 711U/G726
• Retour d'image: à droite/à gauche/en haut/en bas/diagonale
• Paramètres OSD: Prise en charge du nom du canal, de l'heure, du PAN, de l'angle du champ de vision, de la distance focale des paramètres d'affichage OSD, prise en charge des paramètres de nom de position prédéfinis

1- seuil d'alarme: 255 réglable

2. Taille cible: la plage peut être réglée pour identifier automatiquement différentes cibles de taille

3Numéro de cible d'alarme: 1-16 peut être réglé

4. Mode d'alarme: boîte d'alarme superposée vidéo + retour de données (ou commutateur) mode d'alarme multiple, alarme intuitive et facile à lire

5. algorithme front-end: algorithme de traitement rapide front-end optimisé, basé sur les données de la carte thermique d'origine par analyse de trame, réponse d'alarme 0,1 s, sans retard, sans perte d'information

6. Soutenir le détecteur de fumée à lumière visible

• Alarme de détection d'incendie: seuil de niveau 255, taille de la cible, numéro de cible 1-16 peut être réglé, sélection automatique de l'affichage de la cible la plus importante, suivi à chaud

2Analyse des renseignements: soutien à la détection d'intrusion, détection transfrontalière, détection des zones d'entrée/sortie, détection de mouvement, détection des traîtres, rassemblement de personnes, déplacement rapide, suivi des cibles,les objets laissés derrière, éléments pris; détection de cible humaine/véhicule, détection de visage; et prise en charge de 16 réglages régionaux; prise en charge de la détection d'intrusion, de la fonction de filtrage humain et du véhicule;fonction de filtrage de la température cible

3Suivi automatique: suivi d'une seule scène, suivi de plusieurs scènes, suivi panoramique, suivi de liaison d'alarme

4. Fusion d'information intelligente: prise en charge de la fusion d'information intelligente 512 AR, point de tir de support, analyse intelligente de la fusion d'information d'identification vidéo, angle d'azimut de support,champ de vision, distance focale, fusion d'information multiple

5. Fusion d'image: prise en charge de 18 types de mode de fusion double lumière, prise en charge de la fonction image dans l'image

6. Gestion des alarmes: Aide au téléchargement des captures d' alarmes

1Fonction de réglage: prise en charge du réglage passif; prise en charge du réglage laser optionnel

2- Protection contre la lumière: support, protection contre les coups de soleil

3. Correction de température: conception non thermique, netteté d'image n'est pas affectée par la température

4. Mode scène: prise en charge de scène multi-configuration, adaptation à différentes applications environnementales

5. Auto-focus réglage: supporte le réglage à distance des paramètres de précision de la mise au point automatique, s'adapte à différents scénarios

6. Croisière jour-nuit: groupes de croisière jour-nuit avec différents préréglages, croisière de jour 1-40 préréglages, croisière de nuit 41-80 préréglages, selon l'état de l'éclairage basculent automatiquement jour et nuit,s'adapter à différents scénarios espace-temps

7. Servo de lentille: préposition de lentille de support, distance focale arrière, fonction de positionnement de la distance focale

8. Mémoire d'arrêt de l'alimentation: prise en charge pour restaurer la position avant l'arrêt de l'alimentation, l'état de préposition, l'état de croisière, l'état de balayage en ligne

9Éteint et allumé: support

10. Fonction de diagnostic de la caméra: prise en charge de l'alarme réseau, prise en charge de l'alarme de conflit IP, prise en charge de l'alarme d'accès illégal (numéro d'accès illégal, heure de verrouillage peut être réglée),le support de l' alarme anormale de carte SD (l' espace SD est insuffisant), erreur de carte SD, absence de carte SD), alarme de blocage vidéo, dommages anti-soleil ( seuil de support, temps de blocage peut être réglé)

11. Gestion du cycle de vie: fonction d'enregistrement de l'indice de santé, temps de travail de support, temps d'obturation, température de travail, température limite, etc.

12Maintenance à distance: avec enquête de défaut, auto-examen, fonction de redémarrage à distance; mise à niveau en ligne, mise à niveau à distance

13. Paramètres de trame clé: support d' intervalle de trame clé réglable à 100 niveaux

14. Fichier de configuration: Prise en charge de la fonction de fichier de configuration Import et export

15. Accès Web: prise en charge de la configuration de fonctionnalités complètes WEB, mise à niveau en ligne à distance

1. Prise en charge de l'alarme d'accès illégal: numéro d'accès illégal, heure de verrouillage peut être réglée

2. Prise en charge de trois niveaux de gestion des droits des utilisateurs, administrateurs, opérateurs, utilisateurs ordinaires

3. Mode de sécurité: nom d'utilisateur autorisé et mot de passe, support IP liste blanche et liste noire, Mac liste blanche et liste noire

4. Blocage de connexion utilisateur

1. Structure: sphérique, multi-dimensionnelle forme de surface libre, faible résistance au vent, forte anti-tremblement, peut résister à 12 vents forts

2. deux axes deux-cadre, en haut et en bas conception divisée, peut être transport d'emballage indépendant, combinaison rapide

3Fenêtres: fenêtres doubles ou triples, capteurs à 2/3 bandes, essuie-glaces

4. Plage de niveau: rotation continue de N × 360 °, après panne de courant peut être verrouillé mécaniquement

5. Plage de hauteur:-90 ° ~ + 90 °, avec fonction de limite douce, le programme peut être réglé

6Vitesse de rotation: niveau 0,01 ° ~ 80 °/s, inclinaison 0,01 ° ~ 60 °/s

7Accélération: 100 °S2 niveau, 100 °S2 inclinaison

8Adaptation de la vitesse: avec fonction de changement de vitesse d'induction intelligente, fonction d'adaptation de la vitesse de la distance focale de l'objectif

9Mode de conduite: adoption d'un moteur synchrone à entraînement direct, à démarrage et arrêt à grande vitesse

10. précision de positionnement: meilleure que 0,02 °

11Temps de localisation: moins de 4 secondes

12Réglage à zéro: support pour le réglage horizontal et de la pente à zéro

13. Pré-réglage de la croisière: 3000, prend en charge 16 itinéraires de croisière, chacun peut prendre en charge 256 positions prédéfinies

14. Scan du chemin: Prise en charge de la croisière préréglée du point, croisière de jour et de nuit, balayage de ligne, balayage de cadre, balayage de peau de pomme, la vitesse de balayage peut être réglée

15- Sur la montre: position prédéfinie / scan de modèle / scan de croisière / scan vertical / scan de cadre / scan panoramique / scan de peau de pomme / scan horizontal du ventilateur

16Protection du moteur: protection contre le bloc et le virage du tourne-disque, fiabilité élevée

17Stabilisation de l'image par gyro: stabilisation gyro à deux axes en option, inclinaison et roulement ≤ ± 10 °, période supérieure à 6 secondes, précision de stabilisation de la perte ≤ 2 mrad (RMS)

1Interface réseau: RJ45,10/100 base-t adaptatif à sens unique

2. Protocole réseau: prise en charge des protocoles réseau HTTP, HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, DHCP; prise en charge des protocoles réseau ONVIF et GB28181

3. Développement secondaire: fournir un SDK gratuit, facile à utiliser ou un développement secondaire pratique

4Interface physique: prise aéronautique imperméable à l'eau en alliage

5. Réseau optique: (module intégré en fibre optique, sortie en fibre en mode unique, amélioration de l'anti-interférence)

• Puissance: avec adaptateur de puissance d'entrée ultra large, AC90V ~ 305V à DC48V

2Consommation d'énergie: la consommation d'énergie maximale de la plaque tournante est inférieure à 500 W et la consommation d'énergie stable est inférieure à 150 W

• Température de fonctionnement: -40 °C ~ + 60 °C
• Température de stockage: -45 °C ~ + 70 °C
• Humidité: < 90% de RH
• Protection contre la foudre: Circuit d'interface, protection contre les surtensions intégrées, 6000 V
• Pulvérisation de sel: dans un pH de 6,5 à 7.2, pulvérisation continue 96 heures, aucun changement de surface
• Classe de protection: IP66 ((Chambre à billes étanche à l'air IP67)

Les dimensions: Ф565 mm × H880 mm

Poids total: ≤ 105 kg

Plateforme dédiée

(facultatif)

1Module de fonctionnement: prévisualisation et lecture vidéo, contrôle PTZ, gestion des équipements, gestion des utilisateurs, service d'analyse intelligent, service de carte SIG, gestion de l'information

Fonctions de protection contre les incendies: identification des points d'incendie, identification de la fumée, emplacement de l'alerte incendie, gestion des ressources, alerte SMS, accès aux conditions météorologiques

3, fonctions intelligentes: alarme incendie, zone de soutien envahie, entrée dans la zone, sortie de la zone, suivi automatique et autres fonctions intelligentes d'analyse et d'alarme,peut être étendu pour supporter la liaison radar, mosaïque panoramique binoculaire à angle arbitraire, grossissement 3D

Gestion des utilisateurs: les utilisateurs, les départements et les rôles à plusieurs niveaux gèrent et soutiennent les 999 départements d'interface.

4. carte SIG: Alarme incendie et localisation, support de la portée, fonctions de mesure de la zone, contrôle de l'affichage vidéo, support de la parcelle d'atterrissage personnalisée, support de la fonction conventionnelle de cartographie électronique de la carte de traîner,Le niveau de défilement de la souris zoom vers le haut ou vers le bas, l'affichage de la carte de l'œil d'aigle, l'échelle.

5, supporte le chinois et l'anglais, supporte le skin, supporte la barre de menu personnalisée, supporte le fonctionnement de la poignée.

6. Accès aux produits de première ligne des principaux fournisseurs tels que Haicang/Dahua/USV et gestion des fonctionnalités vidéo NVR.
